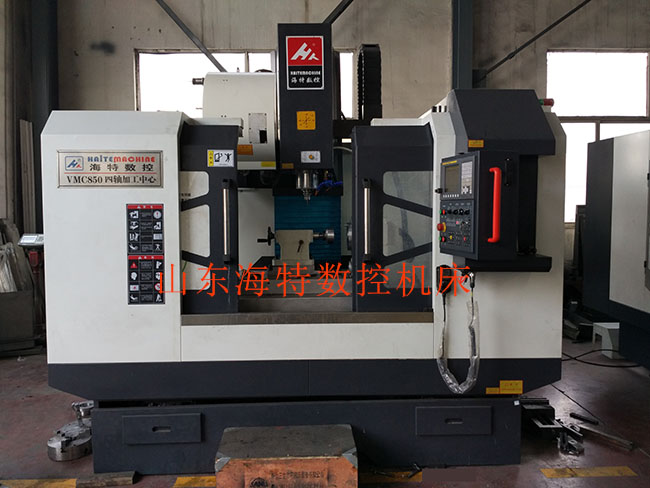

VMC850四軸cnc加工中心圖片

VMC850四軸cnc加工中心配置：
1、機床底座、立柱、主軸箱體、十字滑臺、工作臺等基礎件全部采用高強度消失模鑄造成型技術，內部金相組織穩定，確?；A(chǔ)件的高穩定性。鑄件結構經過機床動力學分析和有限元分析，使其幾何結構*加合理，與加強筋的恰當搭配，保證了基礎件的高剛性與高強度。寬實的機床底座，箱形腔"人"字型立柱、加寬加長的床鞍、負荷全支撐的設計，結構符合材料力學的先進設計理念，可確保加工時的重負載能力。
2、高剛性、高精密主軸：采用臺灣健椿隆主軸BT40-150mm。
3、采用臺灣律廷C3級高精密、高強度滾珠絲杠。
4、X、Y、Z軸采用原裝臺灣上銀滾柱線軌
5、采用原裝臺灣圓盤圣杰機械手24把刀庫
6、機床配有密封式導軌防護罩，有效的保護導軌和絲杠，延長其使用壽命。
7、當機床配立體式全防護時，機床在強力切屑時保證外防護不震動。
8、CNC控制系統采用日本發那科FANUC 0i-MF控制系統，系統帶有高速高精功能且支持四軸聯動。
9、第四軸（A軸）采用臺灣旭陽CNC電腦數控分度盤含四軸電機與驅動器，四軸采取氣動（液壓）鎖緊方式，鎖緊安全可靠。
選配部件：
系統：北京凱恩帝、臺灣新代配日本安川電機、日本三菱、日本FANUC（發那科）、德國西門子等。
可根據客戶要求專業設計開發，產品的配置不同價格也不同，請買前咨詢好 確定是要硬軌還是線軌，對系統的要求， 對刀庫的要求是否要求主軸中心出水，排削器，主軸油冷機等！
VMC850四軸cnc加工中心參數規格：

VMC850	規   格
X坐標行程	800 mm
Y坐標行程	500 mm
Z坐標行程	500mm
工作臺規格（長×寬）	1060×500mm
工作臺*大載重	600 kg
主軸中心線到立柱正面導軌距離	575mm
主軸端面至工作臺上平面距離	120～620mm
X、Y、Z切削進給量	1～6000 mm/min
X、Y快速進給速度	24m/min
Z快速進給速度	24m/min
主軸轉速范圍	50～8000 r/min
主軸錐孔	BT40-150mm
主軸電機	7.5kW
X、Z伺服電機	bis12/2000 Z軸含有抱閘
Y伺服電機	bis22/2000
工作臺T型槽（槽數×槽寬×槽距）	5/18/100mm
重復定位精度	+ 0.003mm
定位精度	+ 0.005mm
數控系統	FANUC 0i-MF
使用源氣壓力	0.6-0.8 MPa
機床輪廓尺寸（L×W×H）	3050x2280x2600mmmm
機床重量	5800 kg

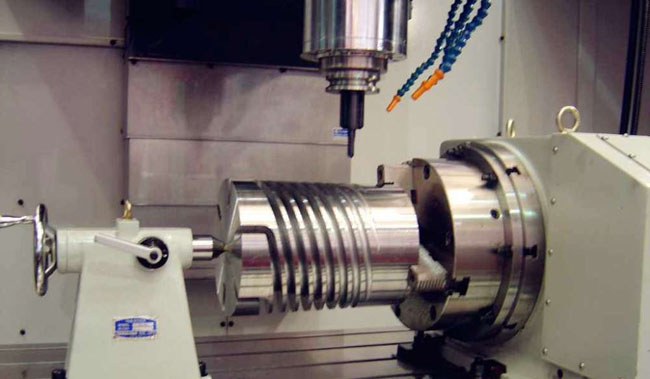

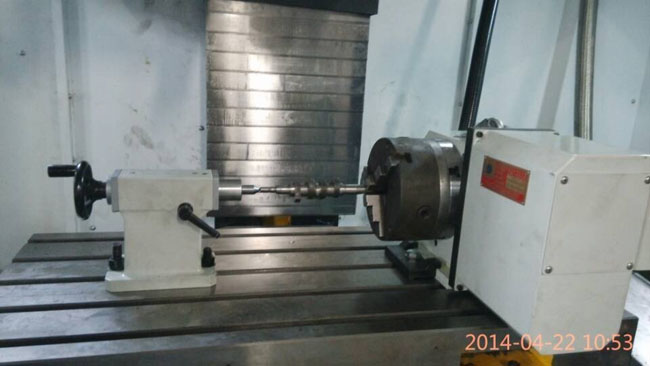

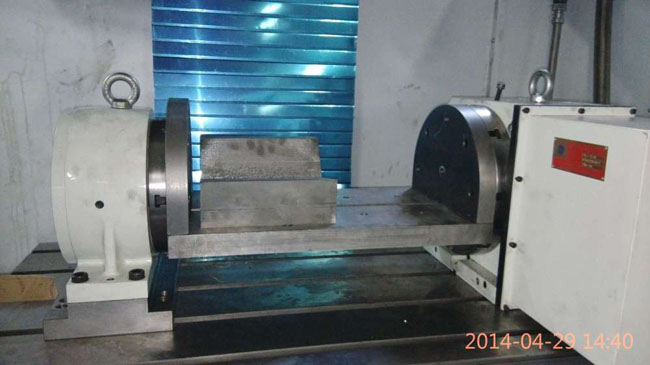

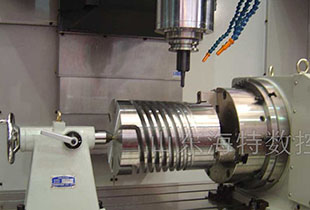

VMC850四軸加工中心第四軸參數：

第四軸	CNC-250
盤面直徑	250mm
垂直中心高	185mm
垂直全高	315mm
分割精度等級	15″
重復精度	4″
凈重	124KG
手動尾座	TS-A 185
四軸電機	Bis8/3000

在這里小編只寫了配CNC-250R四軸，四軸大小可根據客戶要求選配
山東海特每一款加工中心都可以選配四軸，不同配置價格不同，聯系我們獲得*新報價及技術方案。

---
